Sposób łączenia haków obrotowych z szaklami

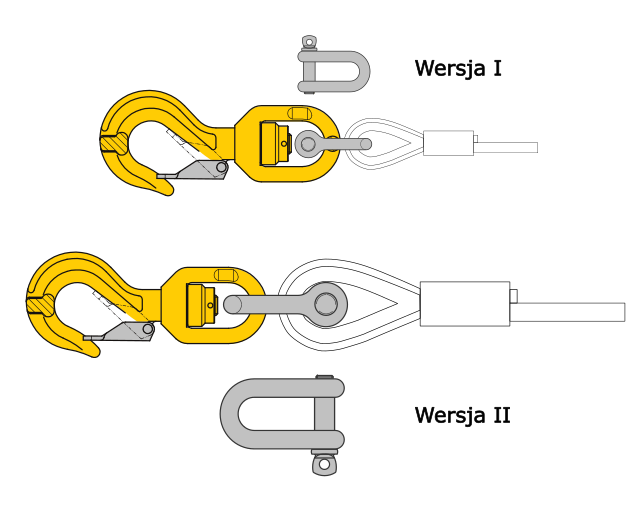

Haki obrotowe mogą być łączone z innymi punktami podczepienia za pomocą szakli. Istnieją dwa sposoby wykonania takiego połączenia:

1. Połączenie przez sworzeń w uchu haka obrotowego
W tym rozwiązaniu sworzeń szakli przechodzi przez ucho haka. Wymaga to przełożenia całej szakli przez otwór elementu, do którego mocowany jest hak.
Ze względu na ograniczone wymiary ucha haka obrotowego często konieczne jest zastosowanie szakli o mniejszym Dopuszczalnym Obciążeniu Roboczym (DOR).

2. Połączenie z przełożeniem korpusu szakli
Alternatywnie możliwe jest przełożenie większej szakli (spełniającej wymagany tonaż układu) przez ucho haka, co pozwala na wykonanie połączenia sworzniem bezpośrednio do podczepianego elementu – jak pokazano na dolnej ilustracji.
