Śruba rzymska oko – hak Typ SOH
Dodaj do ulubionychZnajduje się w ulubionych
Dodaj do ulubionych
OPIS

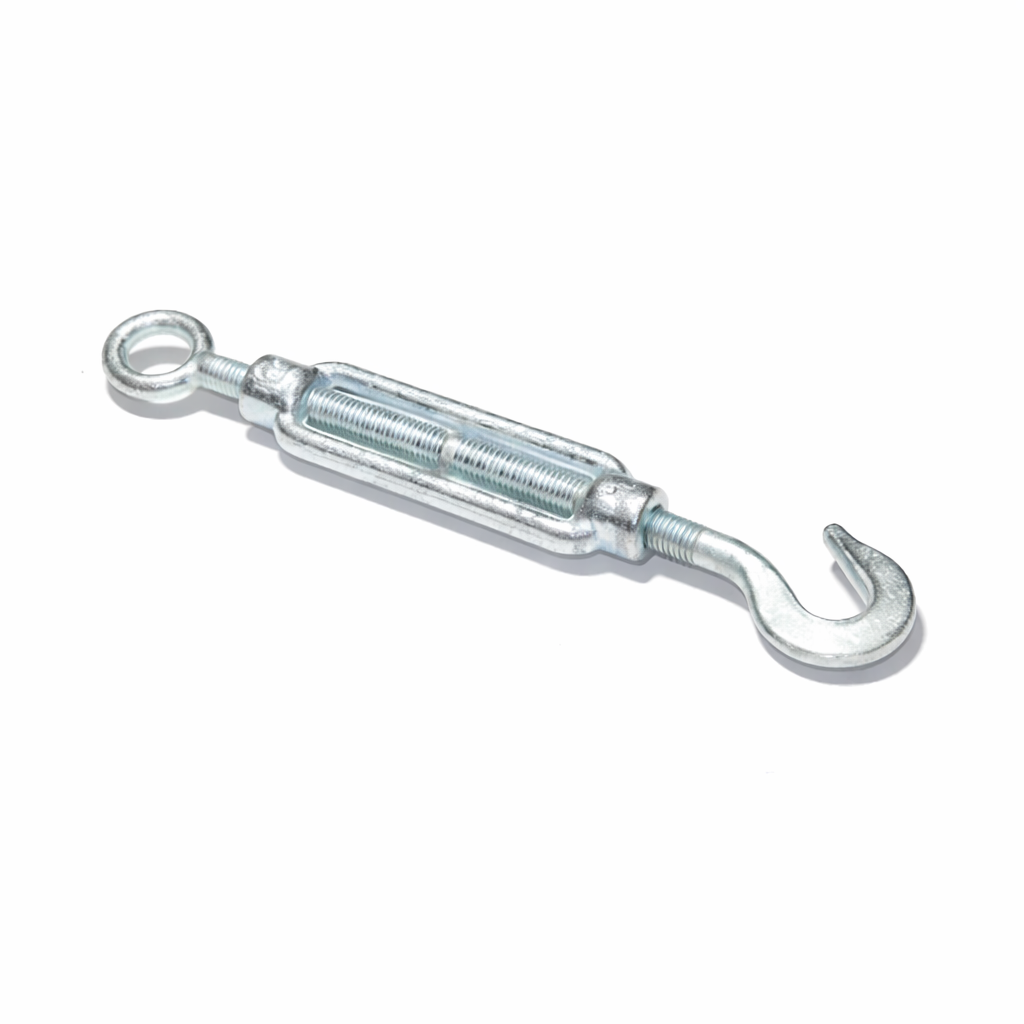

Śruba rzymska oko – hak Typ SOH
Z aprobatą techniczną
Parametry
| Kod produktu |
Rozmiar (mm) |
Obciążenie znamionowe (kg) |
Siła niszcząca (kg) |
L (mm) |
L1 (mm) |
E (mm) |
fi (mm) |
d (mm) |
Masa (kg/szt.) |
|---|---|---|---|---|---|---|---|---|---|
| SOH-5 | 5 | 50 | 125 | 70 | 35 | 7 | 8 | M5 | 0,0498 |
| SOH-6 | 6 | 70 | 175 | 110 | 55 | 9 | 9 | M6 | 0,0912 |
| SOH-8 | 8 | 140 | 350 | 110 | 57 | 11 | 10 | M8 | 0,1552 |
| SOH-10 | 10 | 220 | 550 | 125 | 68 | 13 | 14 | M10 | 0,2808 |
| SOH-12 | 12 | 310 | 770 | 125 | 70 | 15 | 16 | M12 | 0,4222 |
| SOH-14 | 14 | 450 | 1120 | 140 | 75 | 18,5 | 18 | M14 | 0,603 |
| SOH-16 | 16 | 600 | 1500 | 170 | 88 | 20 | 22 | M16 | 0,9080 |
| SOH-18 | 18 | 750 | 1875 | 200 | 98 | 19 | 25 | M18 | 1,3216 |
| S0H-20 | 20 | 910 | 2270 | 200 | 105 | 20 | 24 | M20 | 1,6264 |
| SOH-22 | 22 | 1100 | 2750 | 220 | 118 | 25 | 28 | M22 | 2,1972 |
| SOH-24 | 24 | 1300 | 3250 | 255 | 135 | 25 | 28 | M24 | 3,0572 |
| SOH-28 | 28 | 1900 | 4750 | 255 | 135 | 31,5 | 31 | M27 | 4,3588 |
| SOH-32 | 32 | 2200 | 5500 | 295 | 148 | 38 | 36 | M32 | 5,9846 |
*Łączniki śrubowe dwustronne oraz nakrętki napinające przeznaczone są do wykonywania i regulacji ściągów w konstrukcjach stalowych oraz drewnianych. Znajdują zastosowanie w budynkach mieszkalnych, użyteczności publicznej, zamieszkania zbiorowego, a także w obiektach przemysłowych i magazynowych.
Elementy te służą do napinania oraz precyzyjnej regulacji cięgien projektowanych zgodnie z wymaganiami normy PN-EN 1993-1-11.
Parametry techniczne:
- minimalny współczynnik bezpieczeństwa: 1,75,
- maksymalna nośność obliczeniowa: BF / 1,75
