Złącze klinowe z nakrętką i przetyczką typ ZKNiP

Dodaj do ulubionych
Dodaj do ulubionych

OPIS

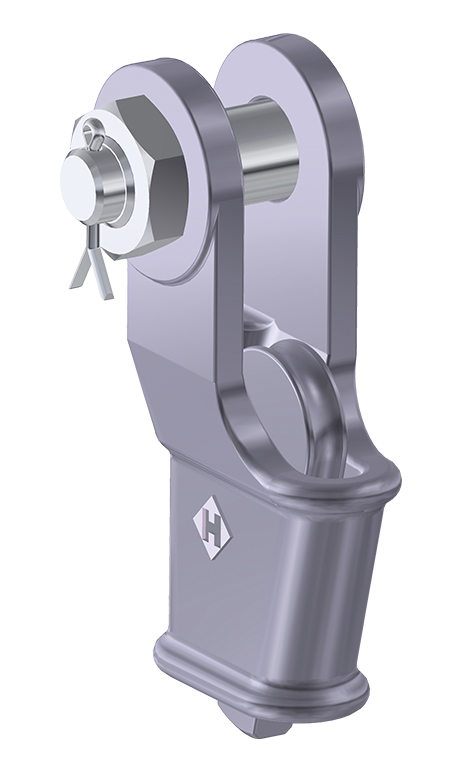

Złącze klinowe z nakrętką i przetyczką typ ZKNiP



Złącza klinowe dostępne są w wersji ocynkowanej lub pomalowanej na niebiesko.

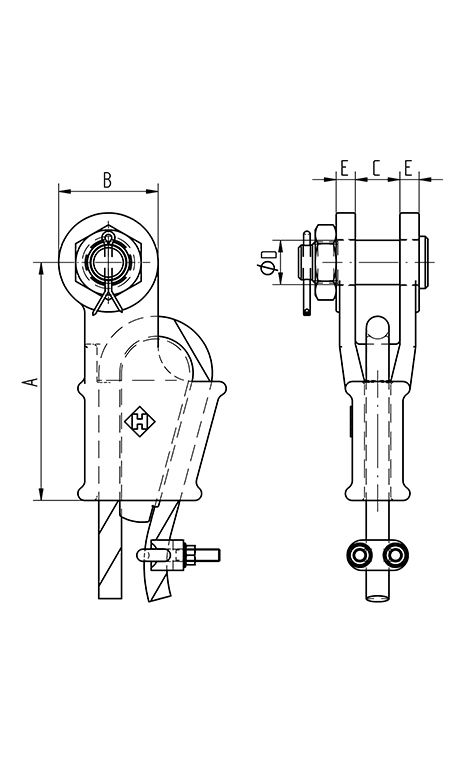

Parametry

Kod
produktu		 Średnica liny Min. siła
zrywająca (t)		 A
(mm)		 B
(mm)		 C
(mm)		 fiP
(mm)		 T
(mm)		 TB
(mm)		 TL
(mm)		 W
(mm)		 Masa
(kg/szt.)
(mm) (cale)
ZKNiP7-8 7 – 8 5/16 8 110 18 36 16 9 62 129 18 0,8
ZK9-10 9 – 10 3/8 12 145 23 46 20,6 11 75 165 20,5 1,7
ZK11-13 11 – 13 1/2 20 157 29 57 25 12 80 175 25 2,1
ZK14-16 14 – 16 5/8 25 190 35 70 30 15 96 211 31 4
ZK18-19 18 – 19 3/4 40 210 40 80 35 16 107 252 38 7
ZK20-22 20 – 22 7/8 55 252 48 95 41 19 123 288 44 10
ZK24-26 24 – 26 1 75 298 55 110 51 22 138 329 51 15
ZK27-29 27 – 29 1 1/8 90 322 65 130 57 25 160 375 57 21
ZK30-32 30 – 32 1 1/4 110 350 73 146 64 28 165 423 63 31
ZK34-36 34 – 36 1 3/8 125 400 74 148 64 28 185 474 69 37
ZK37-39 37 – 39 1 1/2 150 450 80 142 70 30 201 530 76 51
ZK40-42 40 – 42 1 5/8 170 500 87 160 76 33 209 587 76 64
ZK43-48 43 – 48 1 3/4-1 7/8 225 550 100 186 89 39 237 650 89 96
ZK49-52 49 – 52 2 280 637 105 205 95 46 263 740 101 130
ZK54-58 54 – 58 2 1/4 360 660 125 250 108 54 298 785 114 180
ZK60-68 60 – 68 2 1/2 425 835 135 250 121 60 330 970 127 275
ZK72-76 72 – 76 3 460 1000 150 300 133 76 380 1150 146 440
ZK81-86 81 – 86 3 1/4-3 3/8 625 1100 150 300 140 79 397 1310 159 510
